Шкафы управления противопожарной вентиляцией

Шкафы управления «МЕГАТРОН» ШАУ-ПВ предназначены для управления вентиляторами дымоудаления и подпора воздуха в системах приточной и вытяжной противопожарной вентиляции со стандартными асинхронными электродвигателями в соответствии с сигналами управления поступающими от внешнего прибора управления.

Принцип работы

Шкаф управления имеет два режима работы: «Ручной» и «Автоматический». Выбор режима осуществляется с помощью переключателя на лицевой панели шкафа.

В ручном режиме управление осуществляется с передней панели шкафа кнопками «Пуск/Стоп» с отображением индикации состояний.

В автоматическом режиме управление осуществляется по внешнему сигналу, поступающему от прибора пожарного управления (ППУ) или прибора приёмно-контрольного пожарного (ППКП) любого типа, а также от устройств дистанционного пуска (УДП). При этом пуск вентилятора возможен одним из двух способов:

- подачей на клеммник шкафа управляющего напряжения 24В постоянного тока от внешнего источника питания. Например, через потенциальный выход ППУ или ППКП;

- подачей на клеммник шкафа управляющего напряжения 24В постоянного тока от встроенного в шкаф источника питания, путём замыкания внешнего «сухого контакта». Например, через беспотенциальный выход ППУ/ППКП или контакты УДП.

Останов электродвигателя происходит при снятии управляющего напряжения с клеммника шкафа или при переводе переключателя выбора режимов в положение «Блокировка»

Аварийные ситуации

При обрыве линий связи с электродвигателем или коротком замыкании происходит останов электродвигателя, замыкается контакт диспетчеризации «Авария» и загорается соответствующая индикация на передней панели шкафа.

При пропадании одной из фаз, перекосе более 40 % или неправильной последовательности подключения фаз (для ШАУ-ПВ-380…) замыкается контакт диспетчеризации «Авария», размыкается контакт диспетчеризации «Питание в норме» с сопровождением соответствующей индикации на передней панели шкафа.

Шкафы с двумя вводами питания

В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе – обратное переключение. В маркировке шкафа добавляется обозначение «Б».

Например, ШАУ-ПВ-380Б-1-010-54.
В шкафах управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. При этом в шкафу предусматривается АВР для схемы управления шкафа. В маркировке шкафа добавляется обозначение «Б2».
Например, ШАУ-ПВ-380Б2-2-010-54.

Шкафы с плавным пуском.

Частый прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Т.е. регулярное превышение температуры в обмотках электродвигателя приводит к уменьшению его жизненного цикла.

Пусковой ток при прямом включении в 6-7 раз превышает номинальный. Применение устройства плавного пуска позволяет уменьшить пусковой ток до значений в 2-3 раза превышающих номинальный.

Плавный пуск является щадящим для электродвигателя и механизма, что позволяет снизить нагрузку на сеть во время пуска.
Если в шкафу предусмотрена установка устройства плавного пуска, то в маркировке шкафа добавляется обозначение «П». Например, ШАУ-ПВ-380-1-010-54П.

Шкафы с преобразователем частоты

В шкафах с частотным регулированием управление работой электродвигателя происходит от преобразователя частоты, что обеспечивает необходимую производительность системы, плавный пуск и останов электродвигателя. В маркировке шкафа добавляется обозначение «Ч».
Например, ШАУ-ПВ-380-1-010-54Ч.

Соответствие шкафов требованиям технического регламента пожарной безопасности

В шкафах управления «МЕГАТРОН» ШАУ-ПВ для систем противопожарной вентиляции реализованы условия технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 №123-Ф3, ГОСТ Р 53325-2012):
контроль на обрыв силовых линий связи с электродвигателем. При обнаружении обрыва замыкается контакт диспетчеризации «Авария» и загорается соответствующая индикация на передней панели шкафа;
защита органов управления от несанкционированного доступа.

Шкафы управления «МЕГАТРОН» для систем противопожарной вентиляции в стандартном исполнении изготавливаются в корпусах серого цвета (RAL 7035). Корпус красного цвета (RAL 3000) применяется по запросу. Согласно ГОСТ Р 53325-2012 цвет корпуса пожарных приборов управления и их компонентов не регламентируется.

Увеличение функциональности шкафа. Опции

Имеется возможность расширить функционал базовой версии шкафа с помощью следующих опций:

Опции внешних подключений для управления шкафом/двигателем.

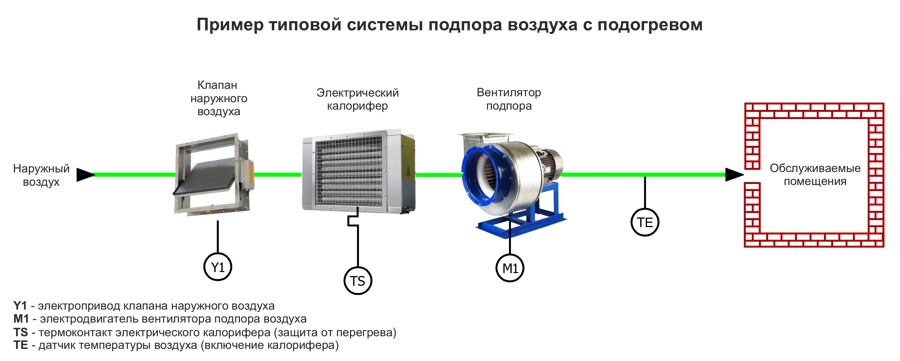

• Опция подключения электронагревателя воздуха 3 х 380В (питание и управление). Применяется для систем подпора воздуха и подбирается по мощности подключаемого электрокалорифера. Опция предусматривает автоматическое управление калорифером по датчику температуры воздуха и подключение термоконтакта защиты калорифера от перегрева.
• Опция подключения электропривода клапана (питание и управление). Подбирается согласно электрическим характеристикам и параметрам подключаемого электропривода.

Опции климатического исполнения и иных исполнений шкафа.

• Опция климатического исполнения УХЛ1. Условия эксплуатации шкафа: от -60˚С до +40˚С на открытом воздухе.
• Опция специсполнения шкафа в металлическом корпусе красного цвета (RAL 3000);
