Комбинированные шкафы управления «МЕГАТРОН» для тепловых пунктов (ЩУ-ЧЭ)

Комбинированные шкафы управления «МЕГАТРОН» для тепловых пунктов (ЩУ-ЧЭ) предназначены для приема и распределения электрической энергии, управления и защиты асинхронных электродвигателей, управления и защиты вспомогательного оборудования, входящих в состав электрооборудования тепловых пунктов. Шкафы осуществляют управление электродвигателями заданных групп насосных агрегатов в местном и дистанционном режимах, обеспечивают возможность регулирования частоты вращения электродвигателей посредством преобразователей частоты.

Комбинированный шкаф ЩУ-ЧЭ работает совместно с внешним прибором автоматизации теплового пункта («Трансформер», «Sauter», «МФК-1500» и пр.).

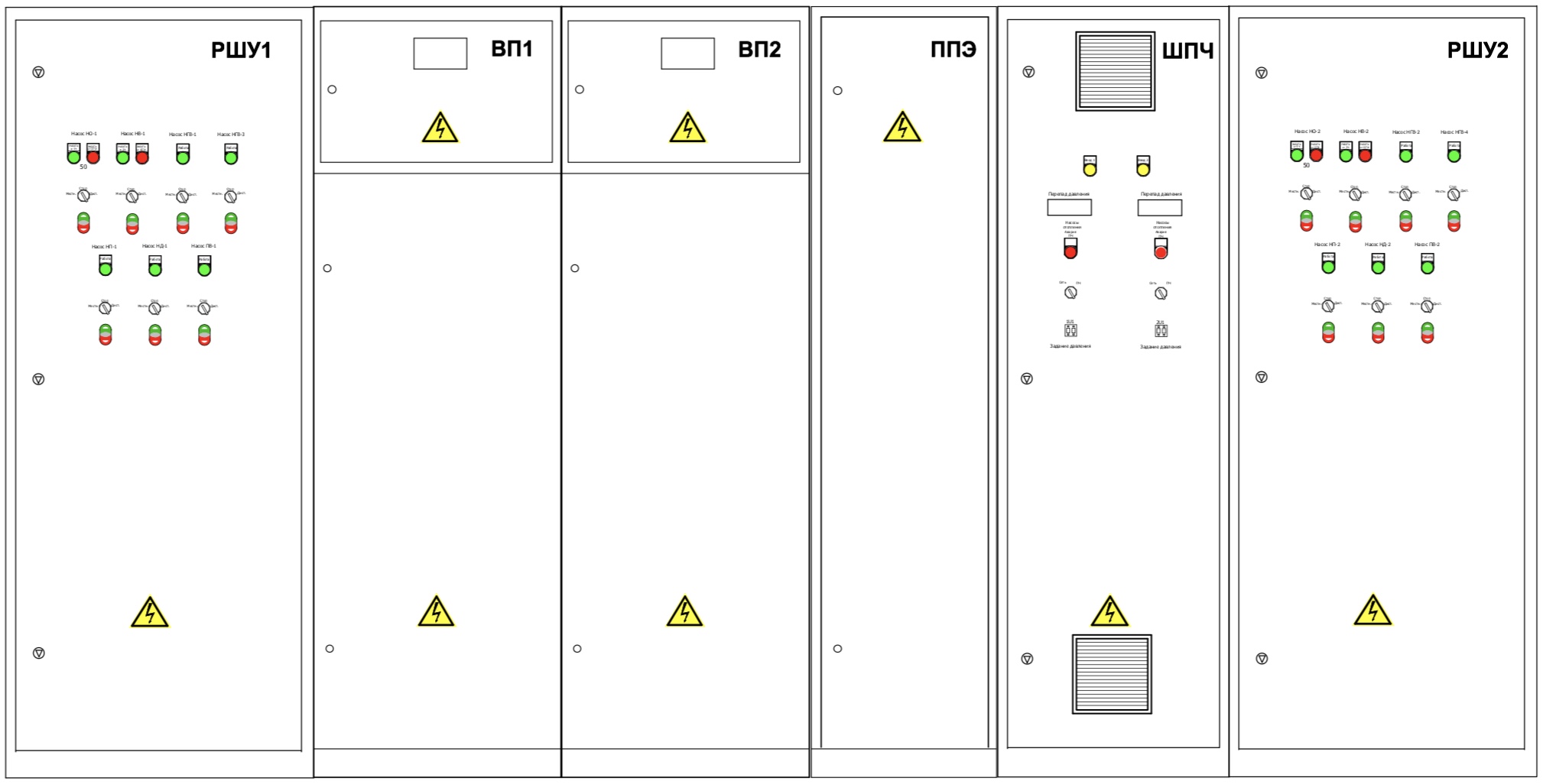

Комбинированный шкаф управления состоит из трех групп функционально различных шкафов:

• 1 группа: вводные панели типа ВРУ-ВП (ВП1, ВП2, ППЭ).
• 2 группа: распределительные панели типа ВРУ-РП (РШУ1, РШУ2).
• 3 группа: шкаф частотно-регулируемого привода типа ШАУ-ЧРП (ШПЧ).

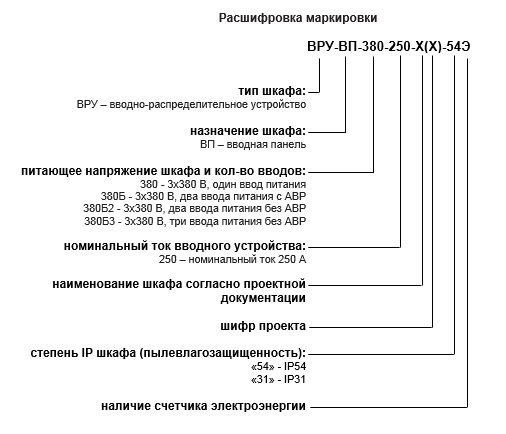

1 группа. Вводные шкафы типа ВРУ-ВП (ВП1, ВП2, ППЭ).

Шкафы типа ВРУ-ВП предназначены для приема, распределения и учета электроэнергии в тепловом пункте. В шкафах типа ВРУ-ВП устанавливаются вводные рубильники, счетчики активной/реактивной энергии и приборы контроля (амперметры, вольтметры).

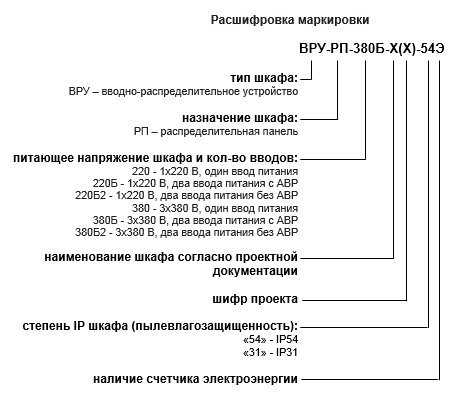

2 группа. Распределительные шкафы типа ВРУ-РП (РШУ1, РШУ2).

Шкафы типа ВРУ-РП предназначены для распределения электроэнергии между технологическим оборудованием, входящим в состав теплового пункта. В шкафах типа ВРУ-РП размещаются вводные шины для приема электроэнергии от шкафов типа ВРУ-ВП (ВП1 и ВП2), устанавливаются счетчики электрической энергии для учета электроэнергии насосов ХВС, автоматические выключатели и силовые блоки управления типа БНН, БНР, БРП, БПП, предназначенные для управления электроприводами (см. описание блоков управления).

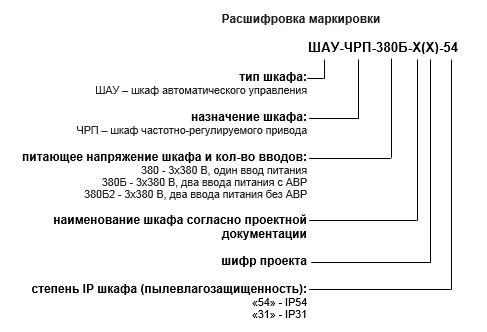

3 группа. Шкаф частотно-регулируемого привода типа ШАУ-ЧРП (ШПЧ).

Шкафы типа ШАУ-ЧРП предназначены для осуществления частотного регулирования и плавного пуска электроприводов насосов, входящих в состав теплового пункта. В шкафах ШАУ-ЧРП устанавливаются блоки управления преобразователями частоты и устройствами плавного пуска типа БПЧ, БРПЧ, БУПП, блок БАВР (см. описание блоков управления) и автоматические выключатели для питания технологического оборудования, запитанного по первой категории надежности (например, шкафы автоматики, щитов учета тепловой энергии, эвакуационного освещения, приборы контроля жесткости воды, приборы контроля изоляции и другие).
