Управление приточно-вытяжной вентиляцией

Шкафы управления «МЕГАТРОН» ШАУ-В для систем вентиляции предназначены для управления вентиляторами и насосами со стандартными асинхронными электродвигателями переменного тока с короткозамкнутым ротором, регулирующими клапанами, электроприводами затворов и электронагревательными элементами в соответствии с алгоритмами, обеспечивающими поддержание параметров системы и безопасную эксплуатацию вентиляционного оборудования.

Такие шкафы управления находят широкое применение в системах приточно-вытяжной вентиляции.

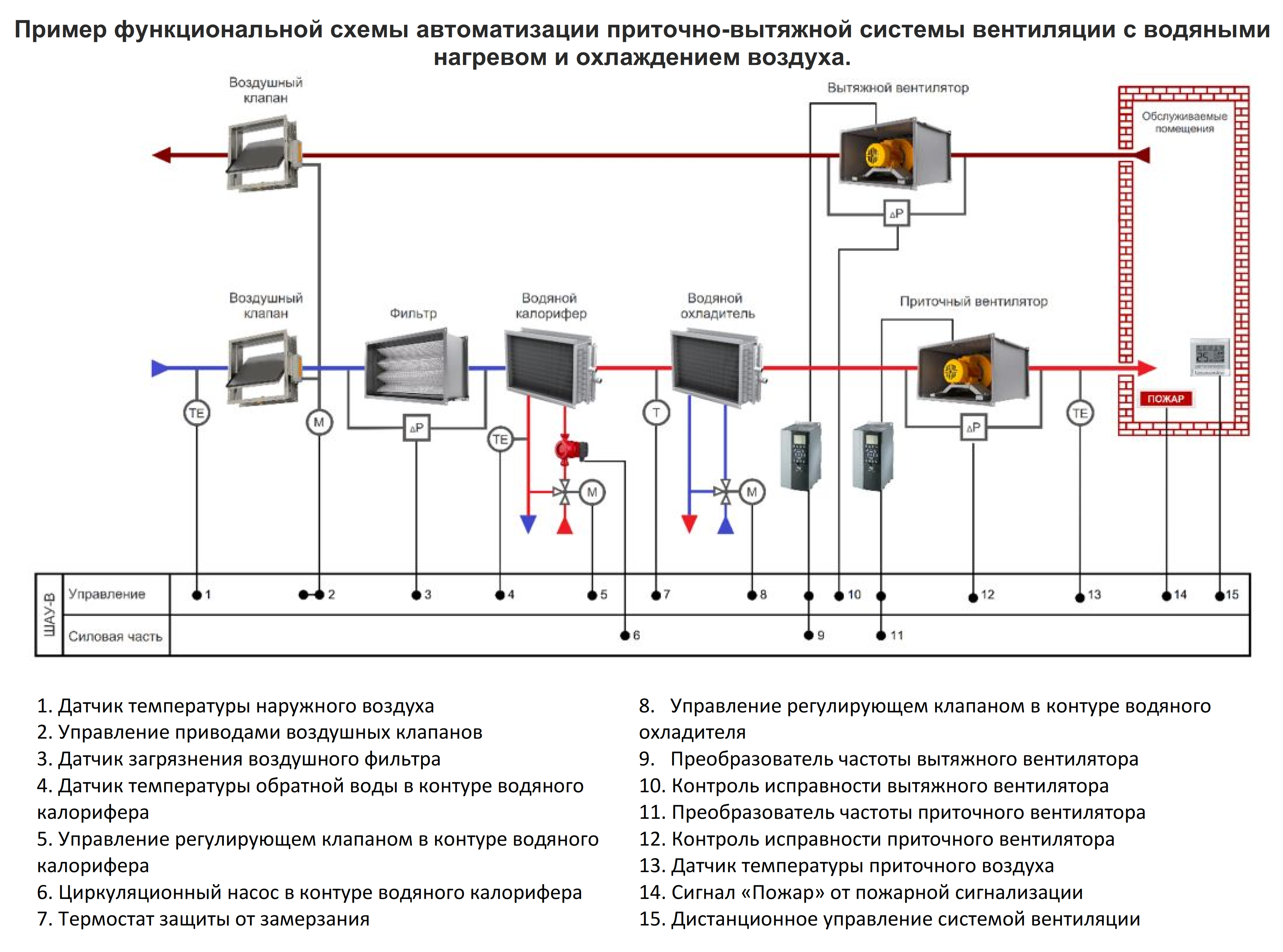

Принцип работы

Шкаф управления имеет два режима работы: «Ручной» и «Автоматический». Выбор режима осуществляется с помощью переключателя на лицевой панели шкафа.

В ручном режиме управление исполнительными устройствами осуществляется с передней панели шкафа кнопками «Пуск/Стоп», переключателями «Открыть/Закрыть» с отображением индикации текущих состояний оборудования.

В автоматическом режиме шкаф работает и управляется от встроенной системы автоматики по установленному алгоритму в соответствии с сигналами управления, поступающими от внешних датчиков, реле, дистанционного пульта управления и пр.

Основные функции

- выбор режимов управления: «Ручной» / «Автоматический»;
- работа системы вентиляции в режимах «Зима» / «Лето»;
- защита электродвигателя вентилятора от короткого замыкания и перегрузки по току;
- контроль исправности вентилятора по датчику перепада давления;
- защита циркуляционных насосов от короткого замыкания и перегрузки по току (в системах с водяным нагревателем);
- защита электрического нагревателя от перегрева (в системах с электрическим нагревателем);
- защита системы от «замораживания»;
- контроль наличия электропитания шкафа управления;
- контроль состояния фильтров по датчику перепада давления;
- защита электрооборудования от пропадания одной из фаз, перекоса более 40 % или неправильной последовательности подключения фаз;
- визуальное отображение на лицевой панели шкафа и дистанционная передача беспотенциальными контактами рабочего и аварийного состояний вентилятора;
- останов работы шкафа по внешнему сигналу «Пожар» от пожарной сигнализации;
- плавный пуск и останов электродвигателя вентилятора (для шкафов ШАУ-В-…-54П-СХХХХХХ);
- частотное регулирование скорости вращения вентилятора (для шкафов ШАУ-В-…-54Ч-СХХХХХХ);
- управление рекуператором (опция);
- защиту корпуса IP54.

Шкафы с двумя вводами питания

В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе – обратное переключение. В маркировке шкафа добавляется обозначение «Б».

Например, ШАУ-В-380Б-2-010-54-СХХХХХХ.

В шкафах управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. При этом в шкафу предусматривается АВР для схемы управления шкафа. В маркировке шкафа добавляется обозначение «Б2».

Например, ШАУ-В-380Б2-2-010-54-СХХХХХХ.

Исполнение с сенсорным ЖК-дисплеем

В шкафах управления данного исполнения на лицевой панели шкафа устанавливается русифицированный сенсорный ЖК-дисплей.

Применение ЖК-дисплея позволяет:
- отображать мнемосхемы с изображением основных элементов (вентиляторы, насосы, заслонки, клапаны, реле, датчики и т.п.)
- отказаться от использования сигнальных ламп на лицевой панели шкафа.
- отображать состояние каждого элемента и системы в целом (работа, авария, обрыв и т.п.)
- просмотреть журнал событий
- задавать на ЖК-дисплее все параметры необходимые для работы системы.
В маркировке шкафа с ЖК-дисплеем добавляется обозначение «К».
Например, ШАУ-В-380-2-031-54К-СХХХХХХ.

Шкафы с плавным пуском

Частый прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Т.е. регулярное превышение температуры в обмотках электродвигателя приводит к уменьшению его жизненного цикла.

Пусковой ток при прямом включении в 6-7 раз превышает номинальный. Применение устройства плавного пуска (УПП) позволяет уменьшить пусковой ток до значений в 2-3 раза превышающих номинальный.

Плавный пуск является щадящим для электродвигателя и механизма, что позволяет снизить нагрузку на сеть во время пуска.

Если в шкафу предусмотрена установка УПП, то в маркировке шкафа добавляется обозначение «П».
Например, ШАУ-В-380-2-010-54П-СХХХХХХ.

Шкафы с преобразователем частоты

В шкафах с частотным регулированием управление работой электродвигателя происходит от преобразователя частоты, что обеспечивает необходимую производительность системы, плавный пуск и останов электродвигателя. В маркировке шкафа добавляется обозначение «Ч».
Например, ШАУ-В-380-2-010-54Ч-СХХХХХХ.

Опции передачи данных по протоколам
- Опция передачи данных по протоколу Modbus RTU (RS-485).
- Опция передачи данных по протоколу Modbus TCP/IP (Ethernet).

Опции климатического исполнения шкафа
- Опция климатического исполнения УХЛ1. Условия эксплуатации шкафа: от -60˚С до +40˚С на открытом воздухе.
