Прибор управления пожарный (ППУ)

Шкафы управления «МЕГАТРОН» для насосов систем водяного пожаротушения предназначены для управления стандартными асинхронными электродвигателями одного типоразмера в соответствии с сигналами управления.

Принцип работы

Шкаф управления имеет два режима управления: «Ручной» и «Автоматический».
Выбор режима управления осуществляется пользователем с лицевой панели шкафа и отображается индикацией состояния.
В данной серии шкафов реализованы два принципа работы (алгоритма):
- «СОВМЕЩЁННЫЙ ПУСК»;
- «ПУСК ПО СИГНАЛУ «ПОЖАР».
В ручном режиме управление насосами осуществляется с передней панели шкафа.

В автоматическом режиме — работа осуществляется по внешним сигналам управления. Насосы работают по схеме рабочий/резервный, т.е. в случае неисправности рабочего насоса шкаф автоматически включит в работу резервный, а на лицевой панели шкафа загорится лампа «Авария» соответствующего насоса и произойдет перекидывание контактов диспетчеризации.

В шкафах на три насоса и более существует возможность выбора количества рабочих/резервных насосов.

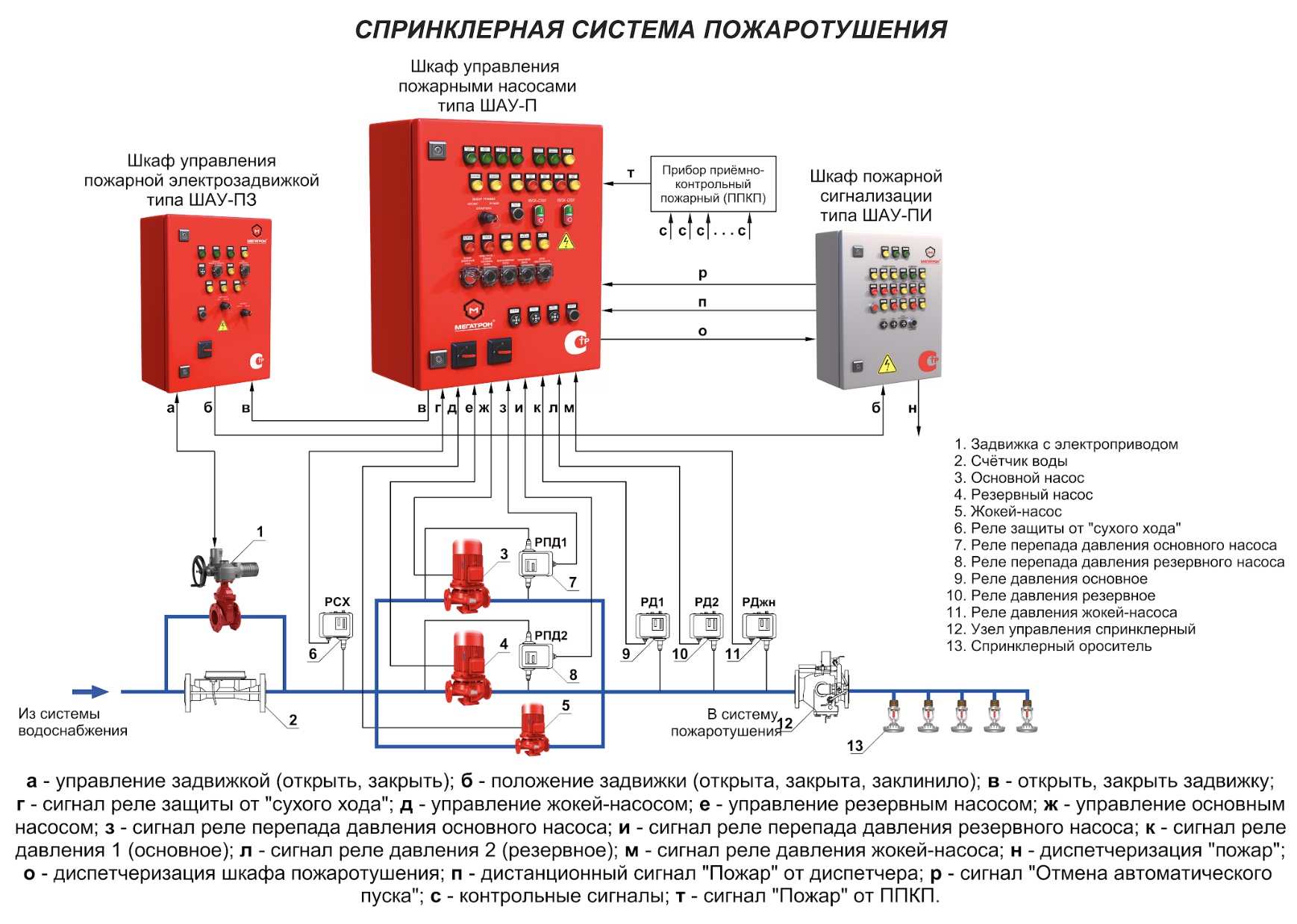

Принцип работы алгоритма «СОВМЕЩЁННЫЙ ПУСК»

Данный принцип может быть применён в спринклерных системах пожаротушения и других системах водозаполненного противопожарного водопровода.

Автоматический режим.
Автоматический режим алгоритма «СОВМЕЩЁННЫЙ ПУСК» организован следующим образом: пуск рабочего насоса происходит при падении давления в системе трубопроводов пожаротушения по сигналу от реле давления. Во время пожара, при определённой температуре, происходит разрушение колбы спринклера и начинается падение давления в системе. Также пуск шкафа в режим пожаротушения возможен при замыкании внешних дистанционных сигналов «Пожар» от диспетчера или пожарной сигнализации, или нажатии кнопки «Пожар» на передней панели (при этом пуск/останов насосов будет осуществляться по сигналам от реле давления). На лицевой панели шкафа загорается индикация «Пожар», подаётся сигнал на открытие задвижки байпасной линии водомерного узла и пускается основной насос. Если в процессе работы насоса давление в системе восстанавливается, с задержкой времени происходит останов основного насоса, при дальнейшем падении давления с задержкой времени происходит повторный пуск насоса. То есть, шкаф управления пожарными насосами начинает работать как система поддержания давления с заданными временными задержками. Останов режима пожаротушения осуществляется переводом переключателя в положение «Блокировка» на передней панели.

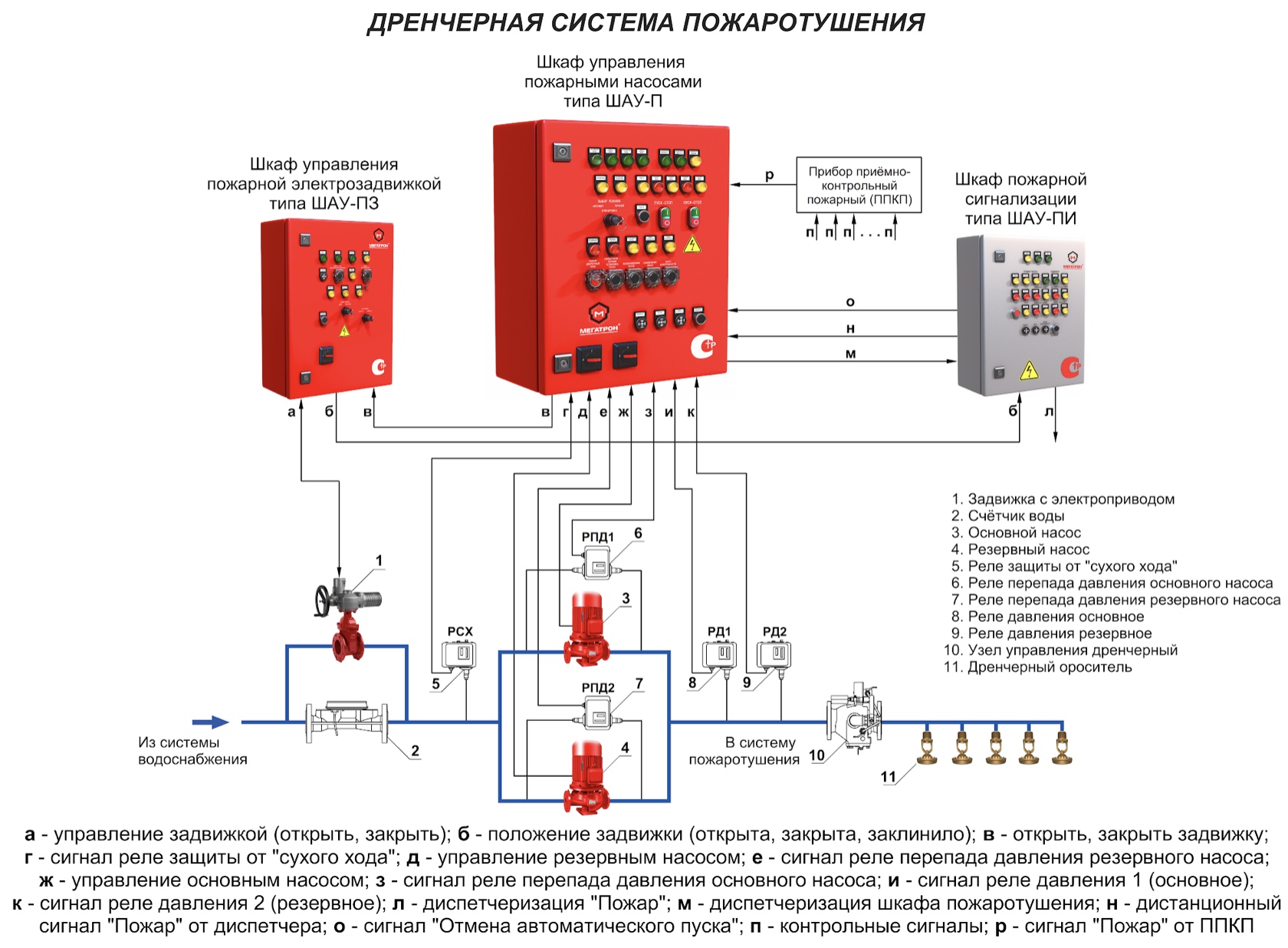

Принцип работы алгоритма «ПУСК ПО СИГНАЛУ «ПОЖАР»

Данный принцип может быть применён в дренчерных системах пожаротушения.

Автоматический режим.
Автоматический режим алгоритма «ПУСК ПО СИГНАЛУ «ПОЖАР»» организован следующим образом: пуск шкафа управления в режим пожаротушения происходит по внешним дистанционным сигналам «Пожар» от диспетчера или пожарной сигнализации, а также при нажатии кнопки «Пожар/Досрочный пуск» на лицевой панели шкафа.

При поступлении сигнала «Пожар» с заданной задержкой по времени происходит пуск основного насоса и трубопровод пожаротушения заполняется водой, далее шкаф управления пожарными насосами начинает работать как система поддержания давления с заданными временными задержками. Останов режима пожаротушения осуществляется переводом переключателя в положение «Блокировка» на передней панели.

Принципы работы шкафа управления более подробно описан в руководстве по эксплуатации.

Функция дистанционного отключения режима автоматического пуска

Шкаф управления пожарными насосами обеспечивает возможность подключения устройств отключения/восстановления режима автоматического пуска, размещённых в помещении дежурного поста или другом помещении с персоналом, ведущим круглосуточное дежурство.

Режим автоматического пуска предполагает готовность шкафа управления обеспечить автоматическое управление пожарными насосами при поступлении сигнала «Пожар» и/или срабатывании реле давления в зависимости от установленного алгоритма работы.

Если на шкаф подан сигнал «Отмена автоматического пуска», то при срабатывании реле давления и/или поступлении сигнала «Пожар» автоматического пуска пожарных насосов не произойдёт. При снятии сигнала «Отмена автоматического пуска» шкаф управления пожарными насосами продолжит работу в автоматическом режиме согласно установленному алгоритму.

Функция управления электроприводом задвижки

Шкаф управления пожарными насосами обеспечивает автоматическое управление шкафом управления задвижкой (заказывается отдельно). Подбор шкафа осуществляется в соответствующем разделе данного каталога. При поступлении сигнала «Пожар» происходит формирование сигнала на открытие задвижки. По истечении заданного времени на открытие задвижки происходит пуск основного насоса. При выходе из режима пожаротушения подается сигнал на закрытие задвижки. По заказу возможно увеличение количества управляемых задвижек.

Шкафы с двумя вводами питания

В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе – обратное переключение. В маркировке шкафа добавляется обозначение «Б».
Например, ШАУ-П-380Б-21-010-54.

В шкафах управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. При этом в шкафу предусматривается АВР для схемы управления шкафа. В маркировке шкафа добавляется обозначение «Б2».
Например, ШАУ-П-380Б2-21-010-54.

Шкафы с жокей-насосом

В шкафах управления «МЕГАТРОН» для насосов систем водяного пожаротушения может быть предусмотрено подключение одного или двух (рабочий / резервный) жокей-насосов. Жокей-насос включается в работу при срабатывании реле давления жокей-насоса. Если во время работы жокей-насоса срабатывает одно из основных реле давлений, происходит перекидывание контактов диспетчеризации на открытие задвижки, но жокей-насос остается в работе.

Перед пуском основного насоса происходит останов жокей-насоса. Далее шкаф управления работает как описано выше. В стандартном исполнении мощность подключаемого жокей-насоса до 2,2 кВт, 3 x 380В, 0,5–5 А, или от 2,2 кВт до 11 кВт, 3 x 380В, 3–25 А. По заказу возможно изготовление шкафа с жокей-насосом свыше 11 кВт. В маркировке шкафа управления добавляется обозначение «Ж1», где цифра обозначает количество жокей-насосов, а также диапазон токов жокей-насоса.
Например, ШАУ-П-380Б-21Ж1-010.005-54.

Шкафы с плавным пуском

Частый прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Т.е. регулярное превышение температуры в обмотках электродвигателя приводит к уменьшению его жизненного цикла.

Пусковой ток при прямом включении в 6-7 раз превышает номинальный. Применение плавного пускателя позволяет уменьшить пусковой ток до значений в 2-3 раза превышающих номинальный.

Плавный пуск является щадящим для электродвигателя и механизма, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть во время пуска.

Если в шкафу предусмотрена установка плавного пускателя, то в маркировке шкафа добавляется обозначение «П».
Например, ШАУ-П-380Б-21-010-54П.

Шкафы с преобразователем частоты

Частотное регулирование в системах пожаротушения предназначено для многоуровневых и разветвленных систем с возможным ограничением отбора воды от максимального расчетного, при этом обеспечивается поддержание точного давления в системе пожаротушения и исключается выход насосов в зону высоких давлений.

В таких шкафах управление работой электродвигателя основного насоса происходит от преобразователя частоты, что обеспечивает необходимую производительность системы, плавный пуск и останов электродвигателя основного насоса. Пуск электродвигателя резервного насоса предусмотрен напрямую от сети.

В маркировке шкафа добавляется обозначение «Ч».
Например, ШАУ-П-380Б-21-025-54Ч.

В шкафах управления «МЕГАТРОН» для насосов систем водяного пожаротушения, в которых электродвигатель основного насоса работает от преобразователя частоты, а пуск электродвигателя дополнительного/резервного насоса предусмотрен через плавный пускатель, в маркировке шкафа добавляется обозначение «ЧП». Например, ШАУ-П-380Б-21-025-54ЧП.

Соответствие шкафов требованиям технического регламента пожарной безопасности

В шкафах управления «МЕГАТРОН» для насосов систем водяного пожаротушения реализованы условия технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 №123-Ф3, ГОСТ Р 53325-2012):

• контроль цепей управления на короткое замыкание и обрыв, контроль силовых линий связи с электродвигателем. При обнаружении КЗ или обрыва одного из этих устройств загорается индикация «Общая неисправность», сопровождающаяся звуковой сигнализацией, происходит перекидывание контактов диспетчеризации общей неисправности;
• защита органов управления от несанкционированного доступа;
• все аварийные состояния и сигналы сопровождаются звуковой сигнализацией.

Увеличение функциональности шкафа. Опции

Имеется возможность расширить функционал базовой версии шкафа с помощью следующих опций:

Опции передачи данных по протоколам

• Опция передачи данных по протоколу Modbus RTU (RS-485).
• Опция передачи данных по протоколу Modbus TCP/IP (Ethernet).

Опции защиты:

• Опция подключения датчика PTC с индикацией и диспетчеризацией на 1 электродвигатель (для ШАУ-П)

Опции климатического исполнения шкафа

• Опция климатического исполнения УХЛ1. Условия эксплуатации шкафа: от -60˚С до +40˚С на открытом воздухе.
• Опция климатического исполнения УХЛ2. Условия эксплуатации шкафа: от -40˚С до +40˚С под навесом (без прямого воздействия солнечных лучей и осадков) или в не отапливаемом помещении.

Опции внешних подключений для управления шкафом / двигателем

• Опция управления дополнительной электрифицированной задвижкой (без питания).
• Опция подключения электрифицированной задвижки 3х380В / 1х220В (питание и управление).

1. Опция управления дополнительной электрифицированной задвижкой (без питания).
2. Опция подключения электрифицированной задвижки 3х380В / 1х220В (питание и управление).

Шкафы управления пожарными насосами.
Компоненты прибора управления пожарного

Шкафы управления «МЕГАТРОН» ШАУ-ПН предназначены для управления насосами в системах пожаротушения со стандартными асинхронными электродвигателями в соответствии с сигналами управления поступающими от внешнего прибора управления.

Принцип работы

Шкаф управления имеет два режима работы: «Ручной» и «Автоматический». Выбор режима осуществляется с помощью переключателя на лицевой панели шкафа. В ручном режиме управление осуществляется с передней панели шкафа кнопками «Пуск/Стоп» с отображением индикации состояний.

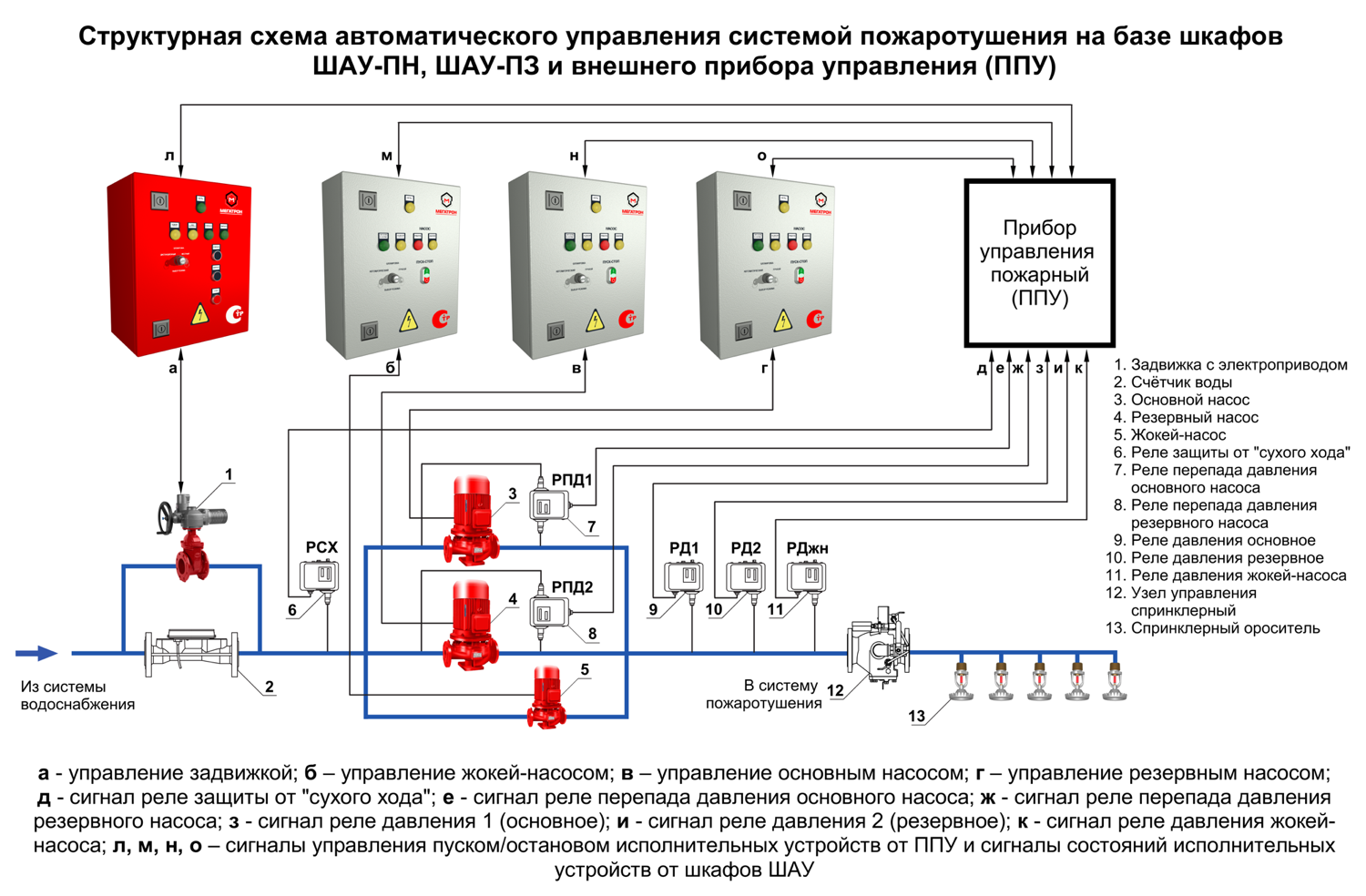

В автоматическом режиме управление осуществляется по внешнему сигналу, поступающему от прибора пожарного управления (ППУ) или прибора приёмно-контрольного пожарного (ППКП) любого типа, а также от устройств дистанционного пуска (УДП). При этом пуск насоса возможен одним из двух способов:
- подачей на клеммник шкафа управляющего напряжения 24В постоянного тока от внешнего источника питания. Например, через потенциальный выход ППУ или ППКП;
- подачей на клеммник шкафа управляющего напряжения 24В постоянного тока от встроенного в шкаф источника питания, путём замыкания внешнего «сухого контакта».
Например, через беспотенциальный выход ППУ/ППКП или контакты УДП.

Останов электродвигателя происходит при снятии управляющего напряжения с клеммника шкафа или при переводе переключателя выбора режимов в положение «Блокировка».

Аварийные ситуации

При обрыве линий связи с электродвигателем или коротком замыкании происходит останов электродвигателя, замыкается контакт диспетчеризации «Авария» и загорается соответствующая индикация на передней панели шкафа.

При пропадании одной из фаз, перекосе более 40 % или неправильной последовательности подключения фаз (для ШАУ-ПН-380...) замыкается контакт диспетчеризации «Авария», размыкается контакт диспетчеризации «Питание в норме» с сопровождением соответствующей индикации на передней панели шкафа.

Шкафы с двумя вводами питания

В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе – обратное переключение. В маркировке шкафа добавляется обозначение «Б».

Например, ШАУ-ПН-380Б-1-010-54.
В шкафах управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. При этом в шкафу предусматривается АВР для схемы управления шкафа. В маркировке шкафа добавляется обозначение «Б2».
Например, ШАУ-ПН-380Б2-2-010-54.

Шкафы с плавным пуском

Частый прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Т.е. регулярное превышение температуры в обмотках электродвигателя приводит к уменьшению его жизненного цикла.

Пусковой ток при прямом включении в 6-7 раз превышает номинальный. Применение устройства плавного пуска позволяет уменьшить пусковой ток до значений в 2-3 раза превышающих номинальный.

Плавный пуск является щадящим для электродвигателя и механизма, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть во время пуска.

Если в шкафу предусмотрена установка устройства плавного пуска, то в маркировке шкафа добавляется обозначение «П».
Например, ШАУ-ПН-380-1-010-54П.

Шкафы с преобразователем частоты

Частотное регулирование в системах пожаротушения предназначено для многоуровневых и разветвленных систем с возможным ограничением отбора воды от максимального расчетного, при этом обеспечивается поддержание точного давления в системе пожаротушения и исключается выход насосов в зону высоких давлений.

В таких шкафах управление работой электродвигателя основного насоса происходит от преобразователя частоты, что обеспечивает необходимую производительность системы, плавный пуск и останов электродвигателя основного насоса. В маркировке шкафа добавляется обозначение «Ч».
Например, ШАУ-ПН-380-1-010-54Ч.

Соответствие шкафов требованиям технического регламента пожарной безопасности

В шкафах управления «МЕГАТРОН» ШАУ-ПН для насосов систем пожаротушения реализованы условия технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 No123- Ф3, ГОСТ Р 53325-2012):

• контроль на обрыв силовых линий связи с электродвигателем. При обнаружении обрыва замыкается контакт диспетчеризации «Авария» и загорается соответствующая индикация на передней панели шкафа;
• защита органов управления от несанкционированного доступа;

Увеличение функциональности шкафа. Опции

Имеется возможность расширить функционал базовой версии шкафа с помощью следующих опций:

Опции установки доп.оборудования на лицевую панель шкафа

• Опция установки амперметра (с переключателем) на 1 электродвигатель.
• Опция установки вольтметра (с переключателем) на 1 ввод питания;

Опции климатического исполнения и иных исполнений шкафа

• Опция климатического исполнения УХЛ1. Условия эксплуатации шкафа: от -60 ̊С до +40 ̊С на открытом воздухе.
• Опция климатического исполнения УХЛ2. Условия эксплуатации шкафа: от -40 ̊С до +40 ̊С под навесом (без прямого воздействия солнечных лучей и осадков) или в не отапливаемом помещении.
• Опция специсполнения шкафа в металлическом корпусе красного цвета (RAL 3000);
