Шкафы управления «МЕГАТРОН» для дренажных, канализационных насосов и систем наполнения предназначены для управления стандартными асинхронными электродвигателями одного типоразмера в соответствии с сигналами управления по уровням. Имеют два режима управления – автоматический и ручной.

В данной серии шкафов реализованы два принципа работы – «ДРЕНАЖ» и «НАПОЛНЕНИЕ»

Принцип работы в режиме «ДРЕНАЖ»

Данный принцип работы используется в различных системах:

  1. КНС
  2. очистные сооружения
  3. ливневая канализация
  4. дренажные приямки
  5. котлованы и т.д.
  6. дренажные приямки
  7. котлованы и т.д.

В ручном режиме управление электродвигателями осуществляется с лицевой панели шкафа, в автоматическом – от внешних релейных сигналов, соответствующих определенному уровню.

Автоматический режим

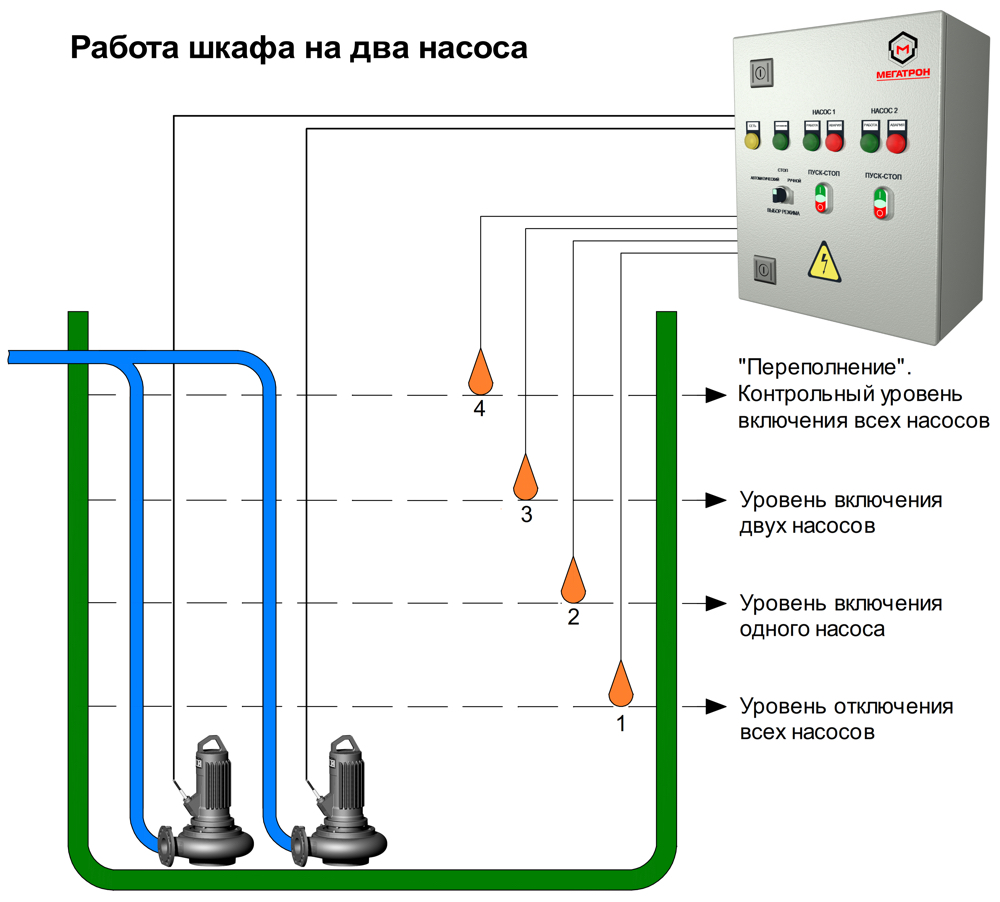

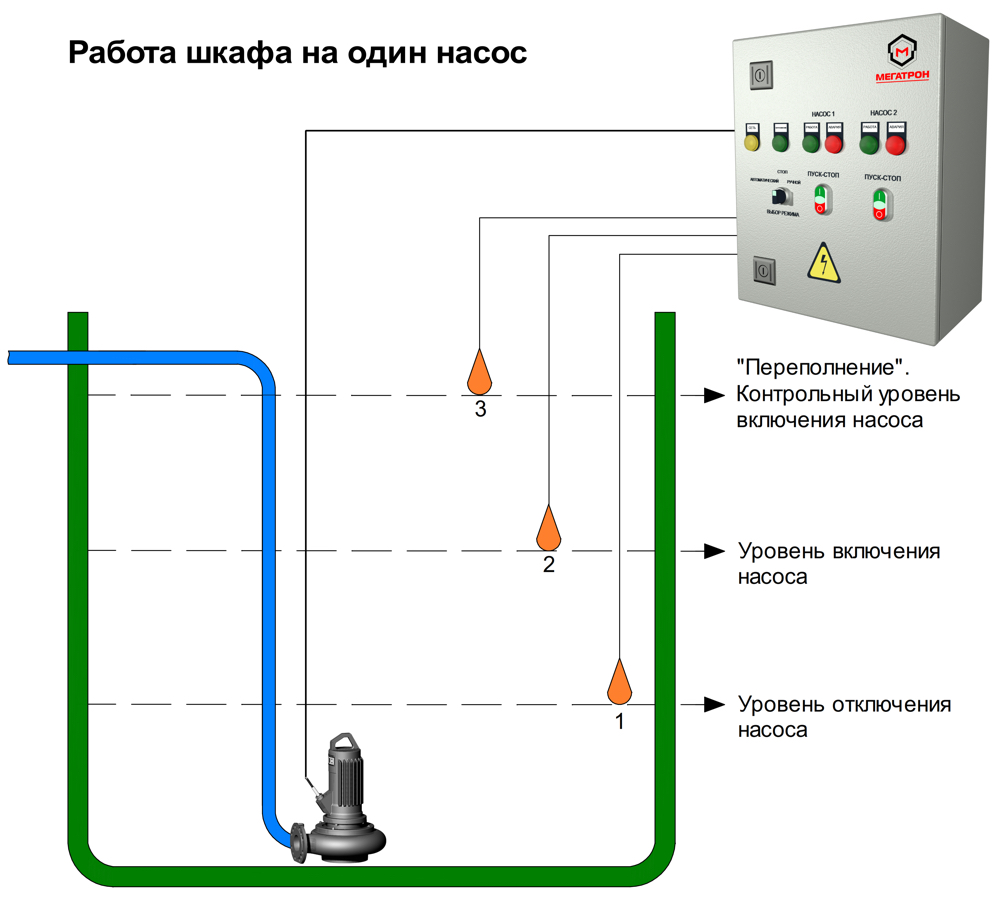

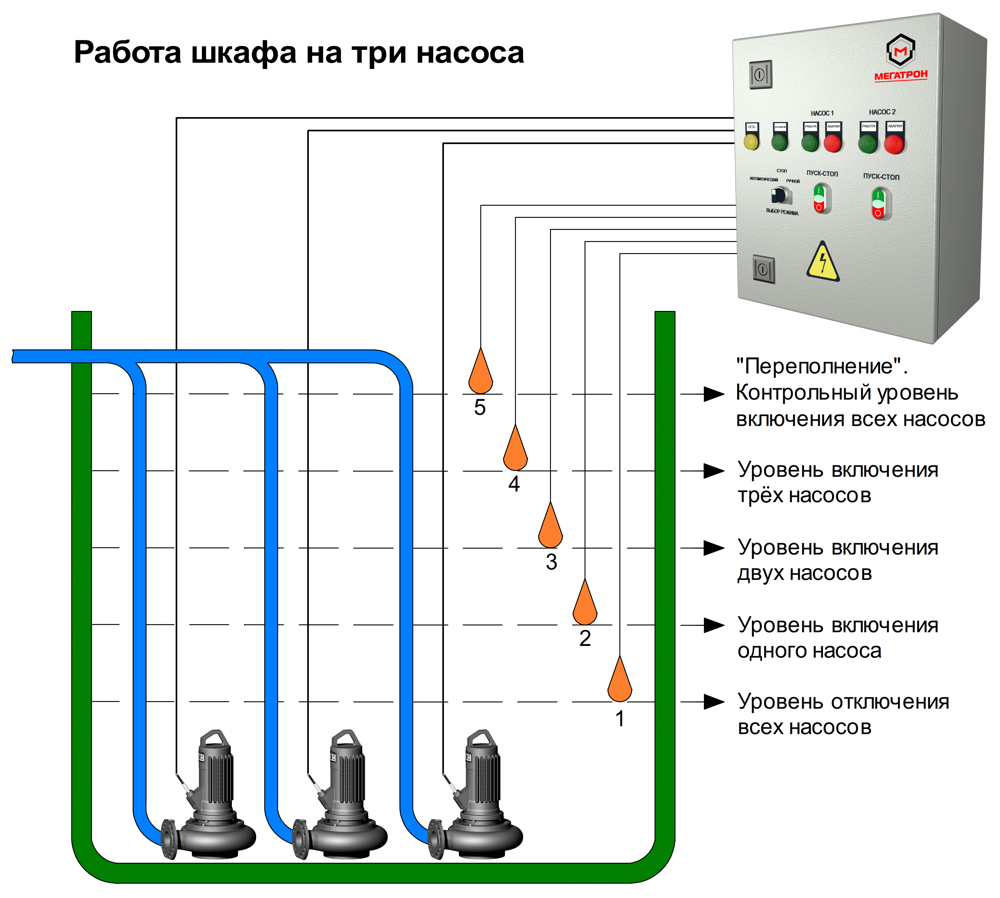

Если уровень жидкости ниже уровня срабатывания поплавка №1, то насосы не пускаются независимо от состояния других поплавков. Если уровень жидкости увеличивается и достигает уровня срабатывания поплавка №2 происходит пуск одного насоса. При дальнейшем увеличении уровня и срабатывании вышестоящих поплавков будет происходить пуск дополнительных насосов. При срабатывании последнего (по номеру) поплавка происходит контрольный пуск всех насосов. При этом загорается индикация «Переполнение» на двери шкафа и происходит перекидывание соответствующих контактов диспетчеризации. Останов всех работающих насосов происходит при достижении уровня поплавка №1.

В шкафах управления для двух и более насосов предусмотрен выбор количества рабочих/ резервных насосов.

Режим «ДРЕНАЖ»

Принцип работы в режиме «НАПОЛНЕНИЕ»

Данный принцип работы используется в различных системах:

  1. станции I и II подъёма
  2. наполнение резервуаров
  3. управление скважинными насосами и т.д.

В ручном режиме управление электродвигателями осуществляется с лицевой панели шкафа, в автоматическом – от внешних релейных сигналов, соответствующих определенному уровню.

Автоматический режим

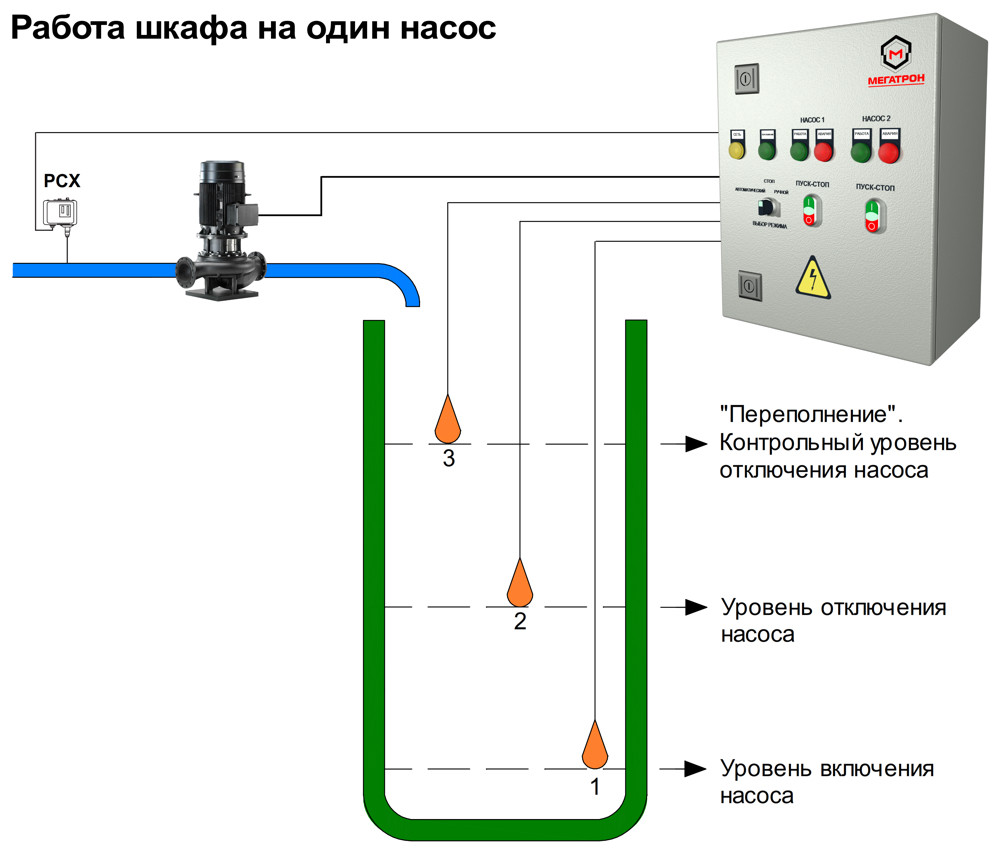

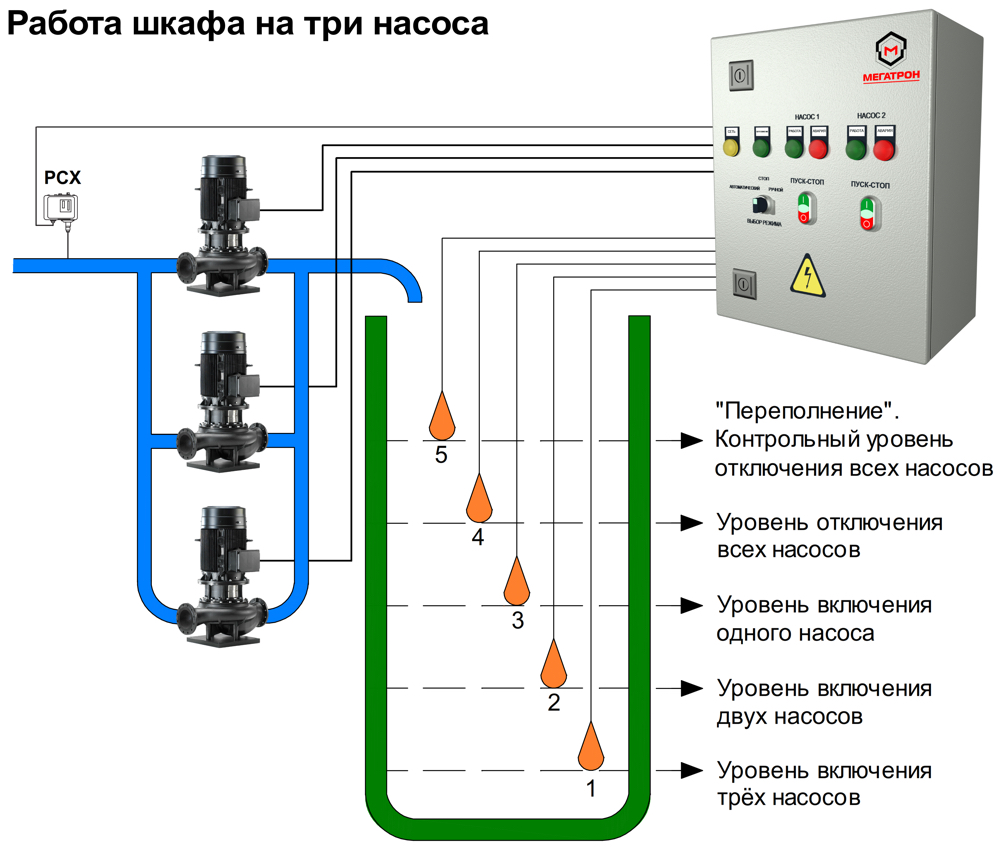

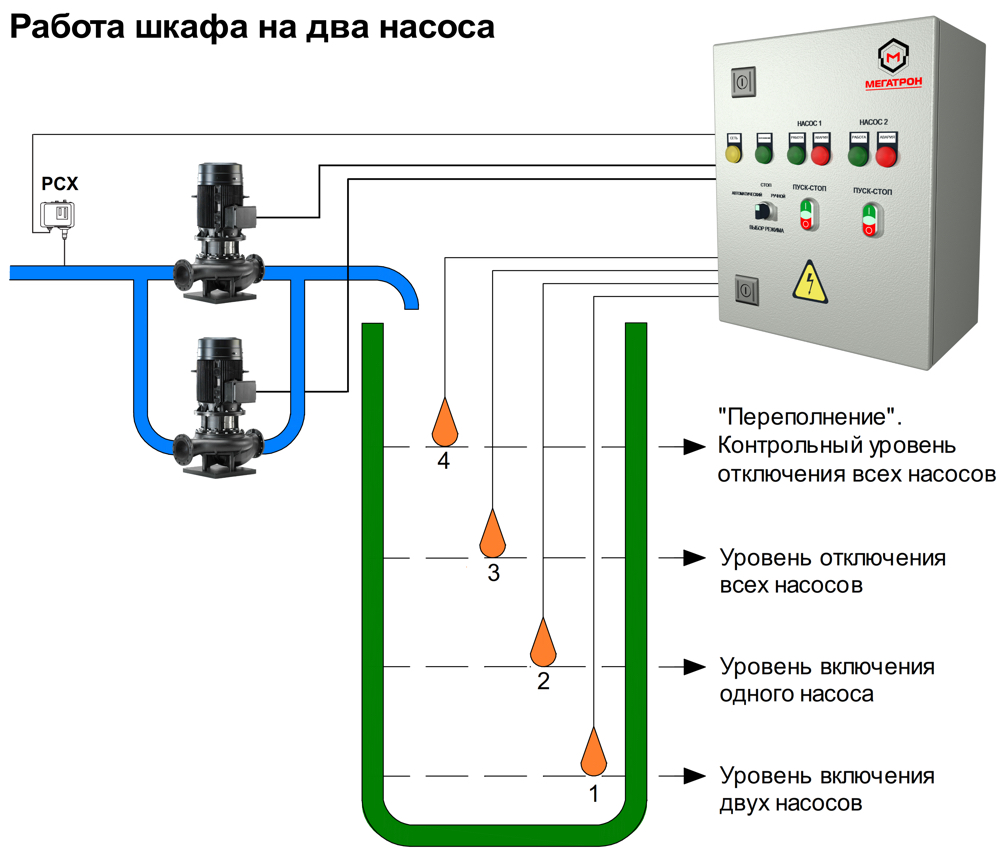

Если уровень жидкости выше предпоследнего сверху поплавка, то насосы не пускаются независимо от состояния других поплавков. Если уровень жидкости уменьшился и достиг нижестоящего поплавка, происходит пуск одного насоса. При дальнейшем снижении уровня будет происходить пуск дополнительных насосов. При срабатывании поплавка №1 происходит пуск всех рабочих насосов. Останов всех работающих насосов происходит при достижении предпоследнего сверху поплавка. При срабатывании последнего (по номеру) поплавка происходит контрольный останов всех насосов. При этом загорается индикация «Переполнение» на двери шкафа и происходит перекидывание соответствующих контактов диспетчеризации.

В шкафах управления для двух и более насосов предусмотрен выбор количества рабочих/резервных насосов.

РЕЖИМ «НАПОЛНЕНИЕ»

Для выравнивания ресурса электродвигателей по времени реализована функция смены последовательности подключения. Имеется возможность пользовательского изменения времени наработки.

В целях защиты насоса от заклинивания предусмотрена функция пробного пуска в течение 5 секунд каждые 24 часа (оба временных параметра имеют возможность пользовательского изменения).

Шкафы с плавным пуском

Частый прямой пуск является основным фактором, приводящим к преждевременному старению изоляции и перегреву обмоток электродвигателя и, как следствие, уменьшению его ресурса в несколько раз. Реальный срок эксплуатации электродвигателя в большей степени зависит не от времени наработки, а от общего количества пусков. Т.е. регулярное превышение температуры в обмотках электродвигателя приводит к уменьшению его жизненного цикла.

Пусковой ток при прямом включении в 6-7 раз превышает номинальный. Применение плавного пускателя позволяет уменьшить пусковой ток до значений в 2-3 раза превышающих номинальный.

Плавный пуск является щадящим для электродвигателя и механизма, что позволяет существенно уменьшить износ насосов, избежать гидроударов, а также снизить нагрузку на сеть во время пуска.
Если в шкафу предусмотрена установка плавного пускателя, то в маркировке шкафа добавляется обозначение «П». Например, ШАУ-Д-380-22-025-54П.

Шкафы с двумя вводами питания

В случае установки шкафа управления «МЕГАТРОН» на объектах I (кроме особой группы) и II категорий электроснабжения шкаф может быть изготовлен с питанием от двух независимых источников электроснабжения (со встроенным АВР или без).

В шкафах со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе – обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с помощью переключателя. В маркировке шкафа добавляется обозначение «Б». Например, ШАУ-Д-380Б-22-025-54П.

В шкафах управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей. В маркировке шкафа добавляется обозначение «Б2». Например, ШАУ-Д-380Б2-22-025-54П.

Увеличение функциональности шкафа. Опции

Имеется возможность расширить функционал базовой версии шкафа с помощью следующих опций:

Опции диспетчеризации

  1. Опция диспетчеризации «Работа» на один электродвигатель (перекидной контакт на клеммной колодке).
  2. Опция диспетчеризации режима работы шкафа «Автоматический» (перекидной контакт на клеммной колодке).
  3. Опция диспетчеризации и индикации 1-ого уровня (перекидной контакт на клеммной колодке и лампа на дверце шкафа).

Опции передачи данных по протоколам

  1. Опция передачи данных по протоколу Modbus RTU (RS-485).
  2. Опция передачи данных по протоколу Modbus TCP/IP (Ethernet).

Опции установки дополнительного оборудования на лицевую панель шкафа

  1. Опция установки амперметра (с переключателем) на 1 электродвигатель.
  2. Опция установки вольтметра (с переключателем) на 1 ввод питания.
  3. Опция установки счетчика моточасов на 1 электродвигатель.

Опции климатического исполнения шкафа

  1. Опция климатического исполнения УХЛ1. Условия эксплуатации шкафа: от -60˚С до +40˚С на открытом воздухе.
  2. Опция климатического исполнения УХЛ2. Условия эксплуатации шкафа: от -60˚С до +40˚С под навесом (без прямого воздействия солнечных лучей и осадков) или в не отапливаемом помещении.

Опции внешних подключений для управления шкафом/двигателем

  1. Опция подключения электродов для шкафа управления дренажными и канализационными насосами.

Опции защиты

  1. Опция защиты от повышенного/пониженного напряжения на один ввод.
  2. Опция подключения датчика Рt100 или Pt1000 на 1 электродвигатель.
  3. Опция подключения датчика РТС на 1 электродвигатель.
  4. Опция подключения датчика влажности на 1 электродвигатель.
