Шкафы управления для электрифицированной арматуры

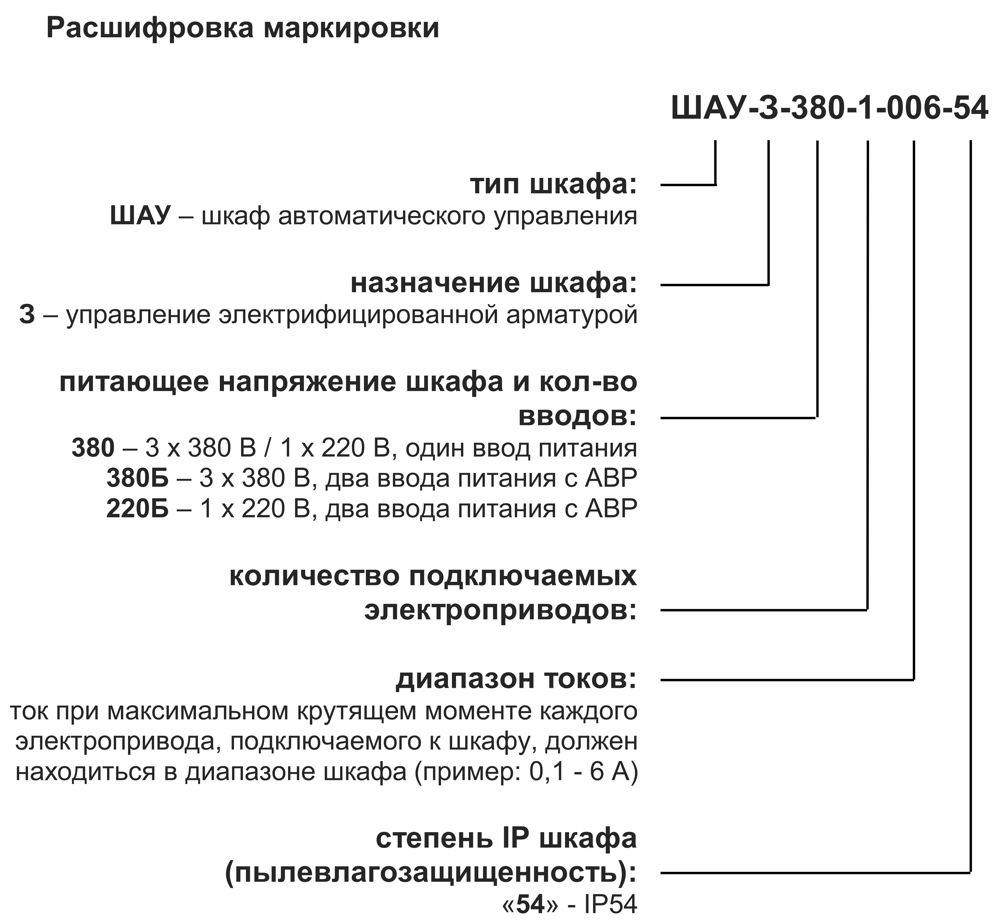

Шкафы управления «МЕГАТРОН» для электрифицированной арматуры имеют возможность управления запорной (крайние положения «Открыто», «Закрыто») и регулирующей арматурой (открытие «Больше», «Меньше»). Шкаф осуществляет управление в двух режимах работы «Местный» или «Дистанционный», и может работать как с однофазными (1 x 220 В), так и с трехфазными (3 x 380 В) асинхронными электродвигателями.

Принцип работы

Переключение режимов осуществляется переключателем «Дистанционный», «Стоп», «Местный» с передней панели шкафа управления.

В режиме работы «Местный» управление электроприводом осуществляется с передней панели шкафа, переводом переключателя в положение «Открыть», «Остановить», «Закрыть» выбирается необходимое действие.

Задвижка открывается или закрывается до срабатывания концевых выключателей и останавливается в крайних положениях.

В режиме работы «Дистанционный» управление задвижкой осуществляется по двум внешним независимым релейным сигналам «Открыть» и «Закрыть», при отсутствии сигналов происходит останов. Задвижка открывается или закрывается до срабатывания концевых выключателей.

Для дистанционного режима существует два варианта подключения внешних управляющих сигналов (см. схему):

  1. «Подключение I» - управление запорной арматурой («Открыть», «Закрыть»).
  2. «Подключение II» - управление регулирующей арматурой (открытие «Больше» или «Меньше»).

В случае заклинивания задвижки по команде моментных выключателей происходит аварийный останов задвижки. При достижении крайних положений «Открыто» или «Закрыто» на передней панели шкафа управления загорается соответствующая индикация, а при заклинивании задвижки или другом аварийном состоянии загорается индикация «Авария». Описанные состояния сопровождаются перекидыванием контактов диспетчеризации на внешнем клеммнике шкафа управления.

Увеличение функциональности шкафа. Опции.

Имеется возможность расширить функционал базовой версии шкафа с помощью следующих опций:

Опции передачи данных по протоколам.

  1. Опция передачи данных по протоколу Modbus RTU (RS-485).
  2. Опция передачи данных по протоколу Modbus TCP/IP (Ethernet).

Опции климатического исполнения шкафа.

  1. Опция климатического исполнения УХЛ1. Условия эксплуатации шкафа: от -60˚С до +40˚С на открытом воздухе.
  2. Опция климатического исполнения УХЛ2. Условия эксплуатации шкафа: от -60˚С до +40˚С под навесом (без прямого воздействия солнечных лучей и осадков) или в не отапливаемом помещении.
